Построенный дом Федоров 92 м²

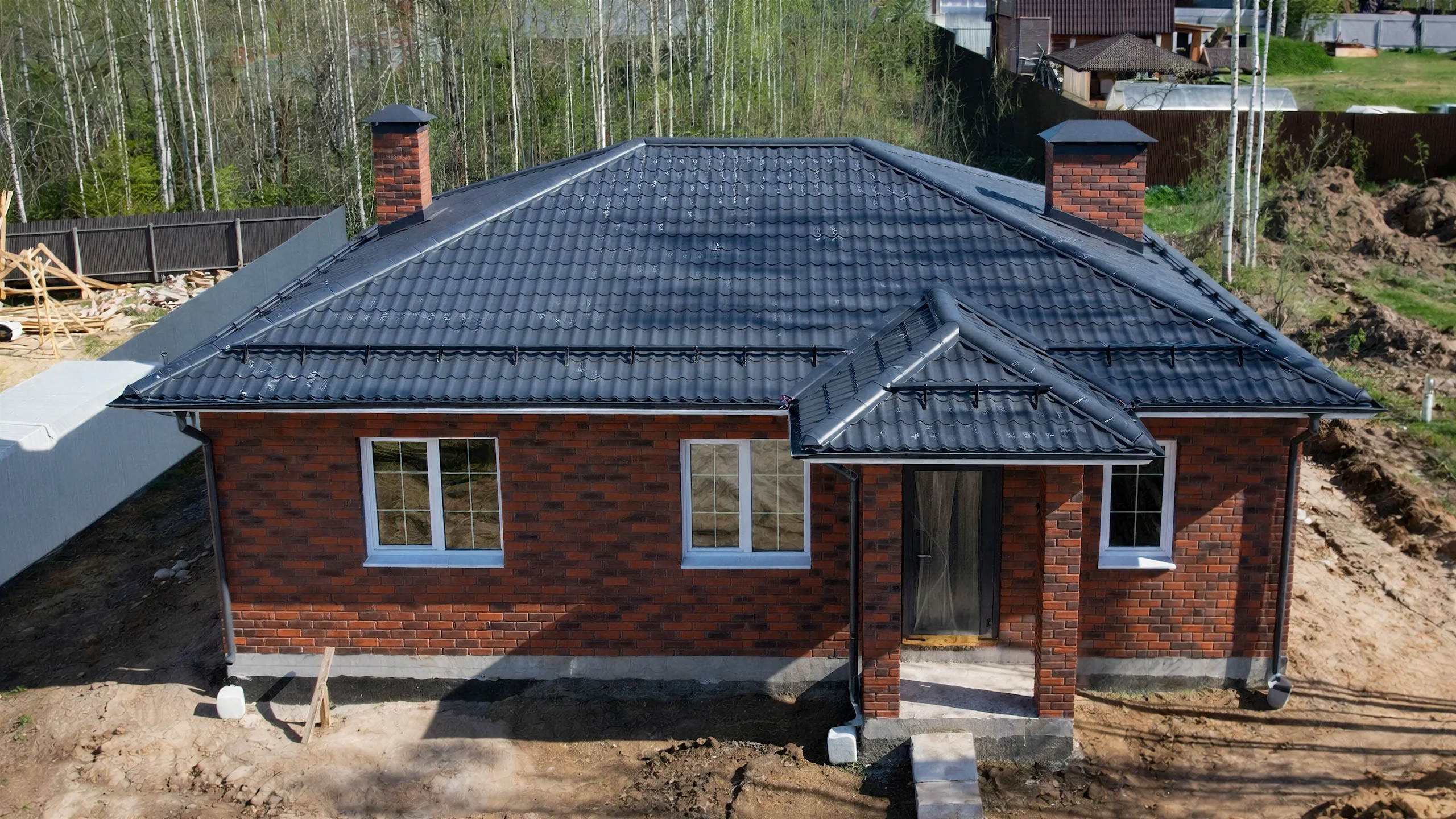

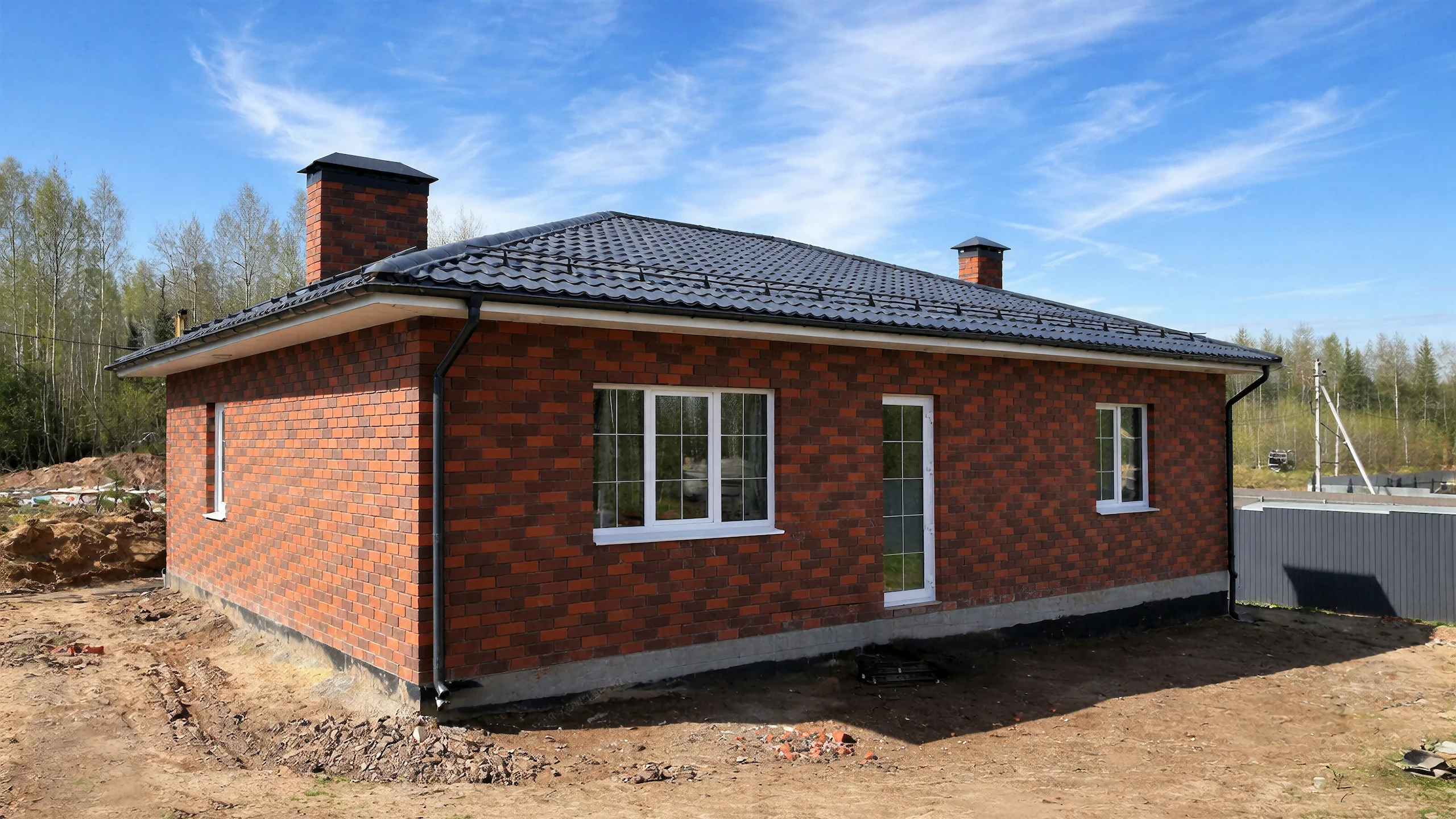

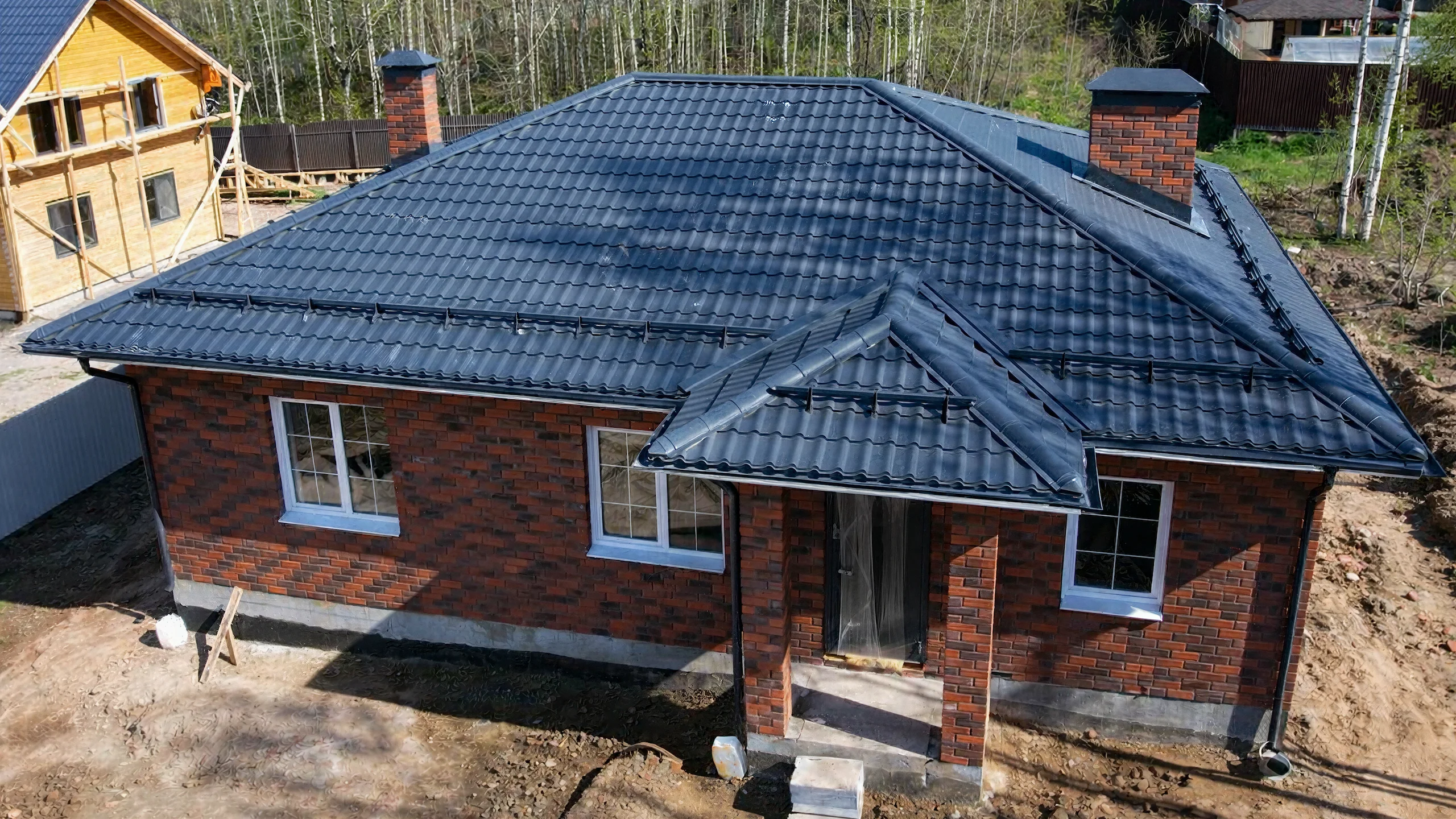

Построенный дом Федоров площадью 92 м²: фотографии фасада, планировки, материалы и описание выполненных строительных работ.
- Площадь
- 92 м²
- Этажей
- 1
- Санузлов
- 1
- Спален
- 3

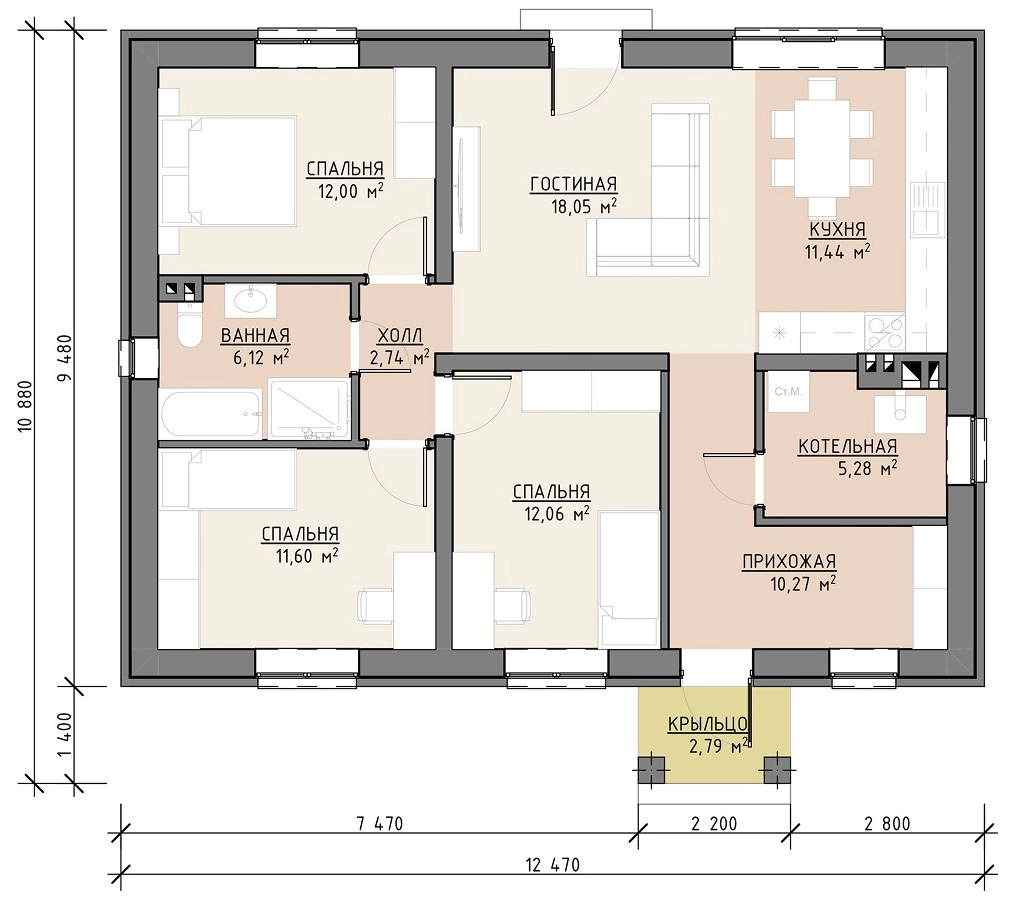

Планировки
Характеристики проекта
- 92 м²
- 1
- 3
- 1
- 12.47×10.88
- Ленточный
- Газобетон
- Деревянное
- Металлочерепица
- Керамический кирпич
Комплектации
Стандарт
Фундамент
монолитная плита h- 300 мм.
- Трамбование подушки
из ПГС и щебня устройство и трамбовка подушки из песчано-гравийной смеси и щебня с послойным уплотнением (100-150 мм) и проливкой водой.
- Укладка нетканого геотекстиля
раскрой материала по размеру, укладка геотекстиля на основание, фиксация полотен (при необходимости).
- Изготовление опалубки из доски
толщиной 50 мм сборка щитов опалубки. Установка опалубки с упорами, выравнивание по уровню и геометрии.
- Устройство гильз для технических отверстий
разметка мест прохода коммуникаций, установка гильз (труб) в проектное положение, контроль положения перед бетонированием.
- Гидроизоляция фундамента
очистка и подготовка поверхности, нанесение праймера (битумной грунтовки), устройство 1-2 слоев гидроизоляции, проклейка стыков и нахлестов.
- Установление арматурных каркасов
резка арматуры в размер, гибка арматуры (хомутов), формирование пространственных каркасов, изготовление каркасов.
- Приемка бетонной смеси
приём автобетоносмесителя, визуальная оценка качества, вибрирование бетона глубинным вибратором, организация подачи (лоток, насос).
Стены
(автоклавный газобетон
300 мм.)
- Укладка гидроизоляции
в два слоя по периметру капитальных стен. Очистка и подготовка основания (фундамента) выравнивание поверхности (при необходимости).
- Кладка стен наружных
из автоклавных газобетонных блоков толщиной 300 мм на клей. Кладка первого ряда на цементно-песчаном растворе, последующих рядов на клей
- Армирование стен наружных
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Кладка стен внутренних
из автоклавных газобетонных блоков толщиной 300 мм. на клей Кладка первого ряда на цементно-песчаном растворе последующих рядов на клей.
- Армирование стен внутренних
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Установка перемычек
(уголок стальной равнополочный, перемычка железобетонная) для оконных и дверных проемов выравнивание по уровню устройство опирания.
- Грунтовка уголка равнополочного
нанесение грунтовки (кистью/валиком).
- Резка уголка равнополочного
на месте: Резка уголка (болгаркой / отрезным инструментом).
- Кладка столбов наружных
из кирпича толщиной 380 мм. на цементно-песчаный раствор с расшивкой шва. Выведение геометрии столба (вертикаль, углы).
- Устройство пояса из кирпича
под мауэрлат с выпуском шпилек. Кирпичная кладка с перевязкой швов выравнивание по уровню. Установка шпилек.
Перекрытие межэтажное
железобетонное.
- чердачное деревянное
- Устройство пояса армированного железобетонного
по периметру несущих стен с утеплением внешней стороны, устройство балок монолитных железобетонных.
- Монтаж плит перекрытий
на цементно-песчаный раствор: перевязка плит, подача плит краном, нанесение цементно-песчаного раствора на опоры, укладка плит перекрытия.
Крыша
металлочерепица
- Устройство мауэрлата
с гидроизоляцией и подкладкой из лендхута: укладка гидроизоляции (рубероида), раскрой и укладка бруса мауэрлата.
- Пропитка пиломатериала огнебиозащитой
нанесение огнебиозащиты (валиком / распылителем), подача материала к месту подъема подъем вручную.
- Устройство стропильной системы
из доски толщиной 50 мм. Монтаж конькового узла. Устройство для запилов, крепление стропил к мауэрлату.
- Устройство обрешетки разреженной
из доски толщиной 25 мм. Укладка досок на стропила крепление досок (гвозди / саморезы) выравнивание по плоскости.
- Устройство контробрешетки
из бруска размерами 50 х 50 мм. Монтаж контробрешетки вдоль стропил крепление брусков к стропилам (гвозди / саморезы).
- Монтаж гидроизоляции
укладка полотен по перекрытию устройство нахлестов, проклейка стыков специальной лентой. Защита утеплителя от влаги из помещения.
- Монтаж металлочерепицы
на саморезы кровельные крепление саморезами к обрешётке устройство продольных и поперечных нахлестов обрезка листов.
- Монтаж конька, ендов
монтаж металлочерепицы на кровельные саморезы: крепление к обрешётке, устройство продольных и поперечных нахлёстов, обрезка листов.
Комфорт
Фундамент
монолитная плита h- 300 мм.
+ с утеплением основания
- Трамбование подушки
из ПГС и щебня устройство и трамбовка подушки из песчано-гравийной смеси и щебня с послойным уплотнением (100-150 мм) и проливкой водой.
- Укладка нетканого геотекстиля
раскрой материала по размеру, укладка геотекстиля на основание, фиксация полотен (при необходимости).
- Изготовление опалубки из доски
толщиной 50 мм сборка щитов опалубки. Установка опалубки с упорами, выравнивание по уровню и геометрии.
- Устройство гильз для технических отверстий
разметка мест прохода коммуникаций, установка гильз (труб) в проектное положение, контроль положения перед бетонированием.
- Гидроизоляция фундамента
очистка и подготовка поверхности, нанесение праймера (битумной грунтовки), устройство 1-2 слоев гидроизоляции, проклейка стыков и нахлестов.
- Установление арматурных каркасов
резка арматуры в размер, гибка арматуры (хомутов), формирование пространственных каркасов, изготовление каркасов.
- Приемка бетонной смеси
приём автобетоносмесителя, визуальная оценка качества, вибрирование бетона глубинным вибратором, организация подачи (лоток, насос).
+ Укладка утеплителя толщиной 100 мм, укладка плит/матов, подгонка без зазоров, фиксация (при необходимости на клей), устройство защитных слоев (при необходимости).
Стены
(автоклавный газобетон
400 мм. + облицовка фасада
+перегородки межкомнатные)
- Укладка гидроизоляции
в два слоя по периметру капитальных стен. Очистка и подготовка основания (фундамента) выравнивание поверхности (при необходимости).
- Кладка стен наружных
из автоклавных газобетонных блоков толщиной 300 мм на клей. Кладка первого ряда на цементно-песчаном растворе, последующих рядов на клей
- Армирование стен наружных
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Кладка стен внутренних
из автоклавных газобетонных блоков толщиной 300 мм. на клей Кладка первого ряда на цементно-песчаном растворе последующих рядов на клей.
- Армирование стен внутренних
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Установка перемычек
(уголок стальной равнополочный, перемычка железобетонная) для оконных и дверных проемов выравнивание по уровню устройство опирания.
- Грунтовка уголка равнополочного
нанесение грунтовки (кистью/валиком).
- Резка уголка равнополочного
на месте: Резка уголка (болгаркой / отрезным инструментом).
- Кладка столбов наружных
из кирпича толщиной 380 мм. на цементно-песчаный раствор с расшивкой шва. Выведение геометрии столба (вертикаль, углы).
- Устройство пояса из кирпича
под мауэрлат с выпуском шпилек. Кирпичная кладка с перевязкой швов выравнивание по уровню. Установка шпилек.
+ Кладка цоколя
кирпичом рядовым одинарным М-150, разметка и выведение осей Кирпичная кладка с перевязкой швов Выравнивание рядов по уровню и шнуру.
+ Кладка перегородок межкомнатных
из кирпича толщиной 120 мм на цементно-песчаный раствор: кирпичная кладка с перевязкой швов, выравнивание по уровню и шнуру.
+ Облицовка фасада
кирпичом полуторным с расшивкой шва. Выравнивание по уровню и шнуру Формирование вентиляционного зазора расшивка швов.
Перекрытия межэтажное
железобетонное.
- чердачное железобетонное
+ утепление чердака
- Устройство пояса армированного железобетонного
по периметру несущих стен с утеплением внешней стороны, устройство балок монолитных железобетонных.
- Монтаж плит перекрытий
на цементно-песчаный раствор: перевязка плит, подача плит краном, нанесение цементно-песчаного раствора на опоры, укладка плит перекрытия.
+ Монтаж пароизоляции
укладка полотен по перекрытию, устройство нахлёстов, проклейка стыков специальной лентой, защита утеплителя от влаги из помещения.
+ Укладка утеплителя
толщиной 200 мм в шахматном порядке. Тип утеплителя: минеральная вата, экструдированный пенополистирол.
Крыша
металлочерепица
+ подшивы, софиты
- Устройство мауэрлата
с гидроизоляцией и подкладкой из лендхута: укладка гидроизоляции (рубероида), раскрой и укладка бруса мауэрлата.
- Пропитка пиломатериала огнебиозащитой
нанесение огнебиозащиты (валиком / распылителем), подача материала к месту подъема подъем вручную.
- Устройство стропильной системы
из доски толщиной 50 мм. Монтаж конькового узла. Устройство для запилов, крепление стропил к мауэрлату.
- Устройство обрешетки разреженной
из доски толщиной 25 мм. Укладка досок на стропила крепление досок (гвозди / саморезы) выравнивание по плоскости.
- Устройство контробрешетки
из бруска размерами 50 х 50 мм. Монтаж контробрешетки вдоль стропил крепление брусков к стропилам (гвозди / саморезы).
- Монтаж гидроизоляции
укладка полотен по перекрытию устройство нахлестов, проклейка стыков специальной лентой. Защита утеплителя от влаги из помещения.
- Монтаж металлочерепицы
на саморезы кровельные крепление саморезами к обрешётке устройство продольных и поперечных нахлестов обрезка листов.
- Монтаж конька, ендов
монтаж металлочерепицы на кровельные саморезы: крепление к обрешётке, устройство продольных и поперечных нахлёстов, обрезка листов.
+ Монтаж подшивов виниловых (софиты)
монтаж обрешётки, подготовка и обрезка софитов, фиксация панелей софитов, оформление уголков подшивки крыши дома.
Премиум
Фундамент
монолитная плита h- 300 мм.
+ с утеплением основания
+ дренаж пристеночный
- Трамбование подушки
из ПГС и щебня устройство и трамбовка подушки из песчано-гравийной смеси и щебня с послойным уплотнением (100-150 мм) и проливкой водой.
- Укладка нетканого геотекстиля
раскрой материала по размеру, укладка геотекстиля на основание, фиксация полотен (при необходимости).
- Изготовление опалубки из доски
толщиной 50 мм сборка щитов опалубки. Установка опалубки с упорами, выравнивание по уровню и геометрии.
- Устройство гильз для технических отверстий
разметка мест прохода коммуникаций, установка гильз (труб) в проектное положение, контроль положения перед бетонированием.
- Гидроизоляция фундамента
очистка и подготовка поверхности, нанесение праймера (битумной грунтовки), устройство 1-2 слоев гидроизоляции, проклейка стыков и нахлестов.
- Установление арматурных каркасов
резка арматуры в размер, гибка арматуры (хомутов), формирование пространственных каркасов, изготовление каркасов.
- Приемка бетонной смеси
приём автобетоносмесителя, визуальная оценка качества, вибрирование бетона глубинным вибратором, организация подачи (лоток, насос).
+ Укладка утеплителя толщиной 100 мм, укладка плит/матов, подгонка без зазоров, фиксация (при необходимости на клей), устройство защитных слоев (при необходимости).
+ Пристеночный дренаж по периметру фундамента, из перфорированной трубы 110 мм. в геотекстиле, с монтажом ревизионных колодцев
Стены
(автоклавный газобетон
400 мм. + облицовка фасада
+перегородки межкомнатные
+остекление)
- Укладка гидроизоляции
в два слоя по периметру капитальных стен. Очистка и подготовка основания (фундамента) выравнивание поверхности (при необходимости).
- Кладка стен наружных
из автоклавных газобетонных блоков толщиной 300 мм на клей. Кладка первого ряда на цементно-песчаном растворе, последующих рядов на клей
- Армирование стен наружных
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Кладка стен внутренних
из автоклавных газобетонных блоков толщиной 300 мм. на клей Кладка первого ряда на цементно-песчаном растворе последующих рядов на клей.
- Армирование стен внутренних
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Установка перемычек
(уголок стальной равнополочный, перемычка железобетонная) для оконных и дверных проемов выравнивание по уровню устройство опирания.
- Грунтовка уголка равнополочного
нанесение грунтовки (кистью/валиком).
- Резка уголка равнополочного
на месте: Резка уголка (болгаркой / отрезным инструментом).
- Кладка столбов наружных
из кирпича толщиной 380 мм. на цементно-песчаный раствор с расшивкой шва. Выведение геометрии столба (вертикаль, углы).
- Устройство пояса из кирпича
под мауэрлат с выпуском шпилек. Кирпичная кладка с перевязкой швов выравнивание по уровню. Установка шпилек.
+ Кладка цоколя
кирпичом рядовым одинарным М-150, разметка и выведение осей Кирпичная кладка с перевязкой швов Выравнивание рядов по уровню и шнуру.
+ Кладка перегородок межкомнатных
из кирпича толщиной 120 мм на цементно-песчаный раствор: кирпичная кладка с перевязкой швов, выравнивание по уровню и шнуру.
+ Облицовка фасада
кирпичом полуторным с расшивкой шва. Выравнивание по уровню и шнуру Формирование вентиляционного зазора расшивка швов.
+ Остекление дома
металлопластиковые окна: установка оконных рам, монтаж створок и стеклопакетов, установка подоконников и отливов.
Перекрытия межэтажное
железобетонное.
- чердачное железобетонное
+ утепление чердака
- Устройство пояса армированного железобетонного
по периметру несущих стен с утеплением внешней стороны, устройство балок монолитных железобетонных.
- Монтаж плит перекрытий
на цементно-песчаный раствор: перевязка плит, подача плит краном, нанесение цементно-песчаного раствора на опоры, укладка плит перекрытия.
+ Монтаж пароизоляции
укладка полотен по перекрытию, устройство нахлёстов, проклейка стыков специальной лентой, защита утеплителя от влаги из помещения.
+ Укладка утеплителя
толщиной 200 мм в шахматном порядке. Тип утеплителя: минеральная вата, экструдированный пенополистирол.
Крыша
металлочерепица
+ подшивы, софиты
+ водосточная система
+ снегозадержатели
- Устройство мауэрлата
с гидроизоляцией и подкладкой из лендхута: укладка гидроизоляции (рубероида), раскрой и укладка бруса мауэрлата.
- Пропитка пиломатериала огнебиозащитой
нанесение огнебиозащиты (валиком / распылителем), подача материала к месту подъема подъем вручную.
- Устройство стропильной системы
из доски толщиной 50 мм. Монтаж конькового узла. Устройство для запилов, крепление стропил к мауэрлату.
- Устройство обрешетки разреженной
из доски толщиной 25 мм. Укладка досок на стропила крепление досок (гвозди / саморезы) выравнивание по плоскости.
- Устройство контробрешетки
из бруска размерами 50 х 50 мм. Монтаж контробрешетки вдоль стропил крепление брусков к стропилам (гвозди / саморезы).
- Монтаж гидроизоляции
укладка полотен по перекрытию устройство нахлестов, проклейка стыков специальной лентой. Защита утеплителя от влаги из помещения.
- Монтаж металлочерепицы
на саморезы кровельные крепление саморезами к обрешётке устройство продольных и поперечных нахлестов обрезка листов.
- Монтаж конька, ендов
монтаж металлочерепицы на кровельные саморезы: крепление к обрешётке, устройство продольных и поперечных нахлёстов, обрезка листов.
+ Монтаж подшивов виниловых (софиты)
монтаж обрешётки, подготовка и обрезка софитов, фиксация панелей софитов, оформление уголков подшивки крыши дома.
+ Монтаж водосточной системы
(желоб водосточный, соединитель желоба, воронка, заглушка, трубы водосточные, кронштейны). Монтаж карнизных, торцевых, коньковых планок.
+ Монтаж снегозадержателей трубчатых
(просверливание отверстий для креплений, установка кронштейнов на саморезы кровельные, установка труб в кронштейны).
Описание проекта
«Федоров» — одноэтажный дом площадью 92 м² с компактным прямоугольным объёмом и традиционной скатной крышей. Красно-коричневый кирпич с различающимися оттенками создаёт живую поверхность фасада, светлые оконные рамы добавляют контраст. Небольшое крыльцо обозначает вход, а сдержанный декор сохраняет аккуратный масштаб этого семейного дома.

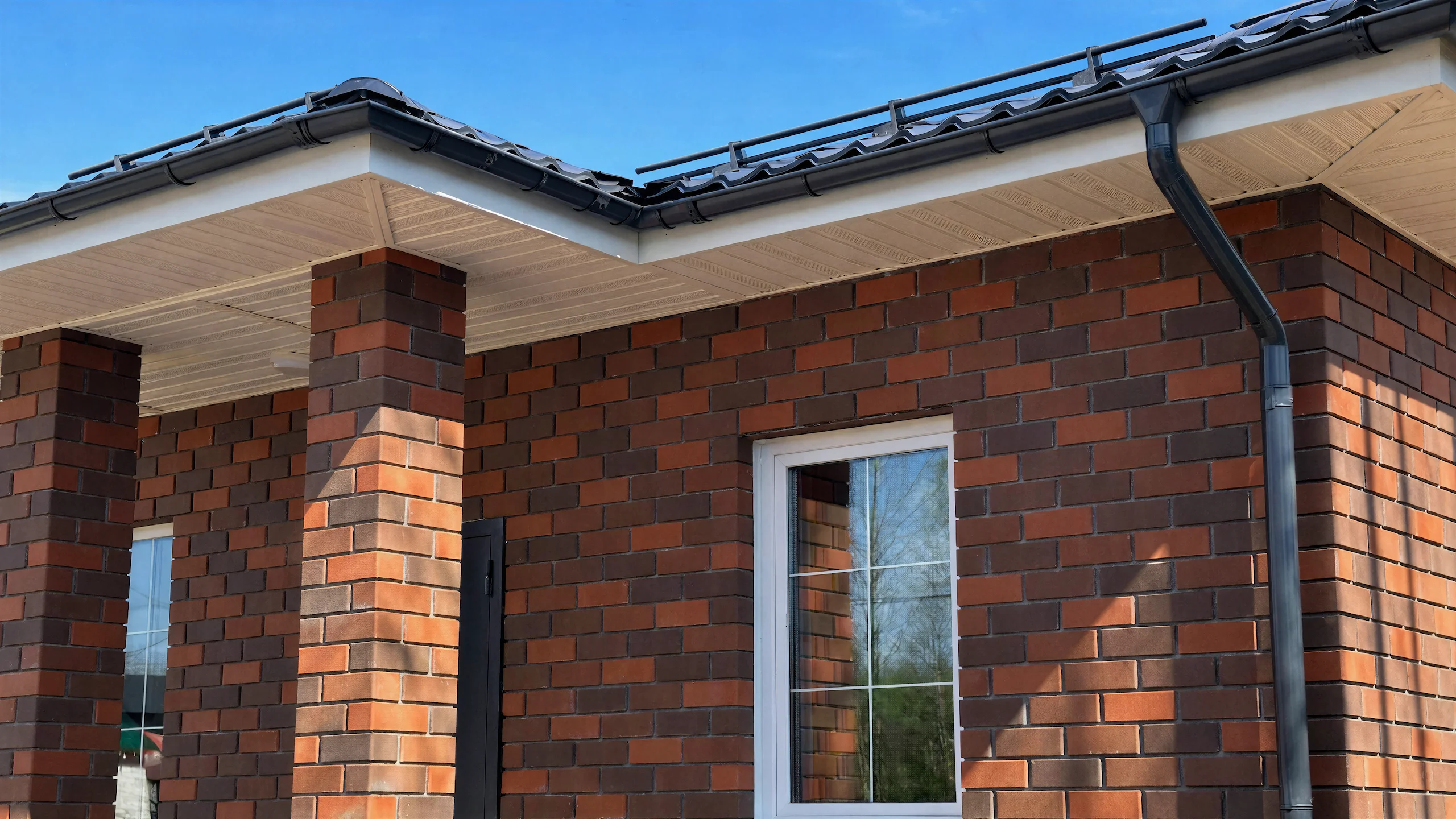

В стенах использован газобетон, наружная облицовка выполнена из керамического кирпича. Такое решение объединяет теплоизоляционные свойства стенового материала с выразительной фактурой кладки. Для небольшого фасада разнотонность кирпича особенно полезна: она делает поверхность интереснее без дополнительных вставок, колонн и сложных обрамлений окон.

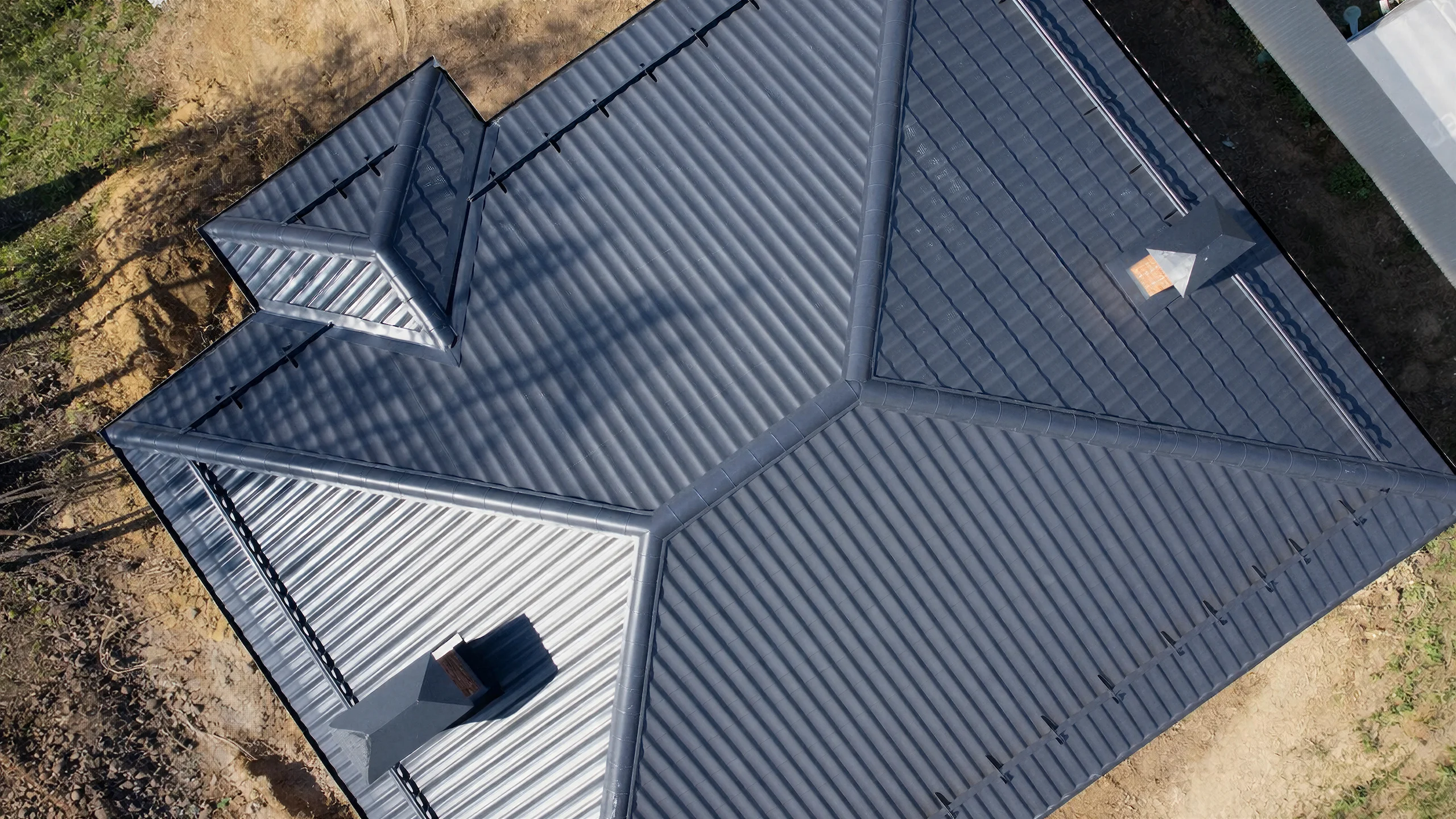

Металлочерепица образует единое тёмное покрытие вальмовой крыши. Простая геометрия скатов соответствует компактному плану, а выступающие карнизы чётко очерчивают верхнюю границу стен. В конструкции предусмотрены ленточный фундамент и деревянное перекрытие. Все основные части дома подчинены его небольшому размеру и понятной одноэтажной организации.
На площади 92 м² размещены три спальни и один санузел. Отдельные жилые комнаты находятся на одном уровне, поэтому в повседневной жизни не требуется лестница между этажами. Такой дом подходит для семьи, которой важнее собственная комната для каждого, чем большая общая площадь. Компактный корпус также оставляет больше возможностей для сада, хозяйственных задач или отдыха на участке.
Перейти к проекту
Хотите построить похожий дом?
Подготовим предварительный расчет строительства под ваш участок, бюджет и пожелания.
