Построенный дом Плоткин 185 м²

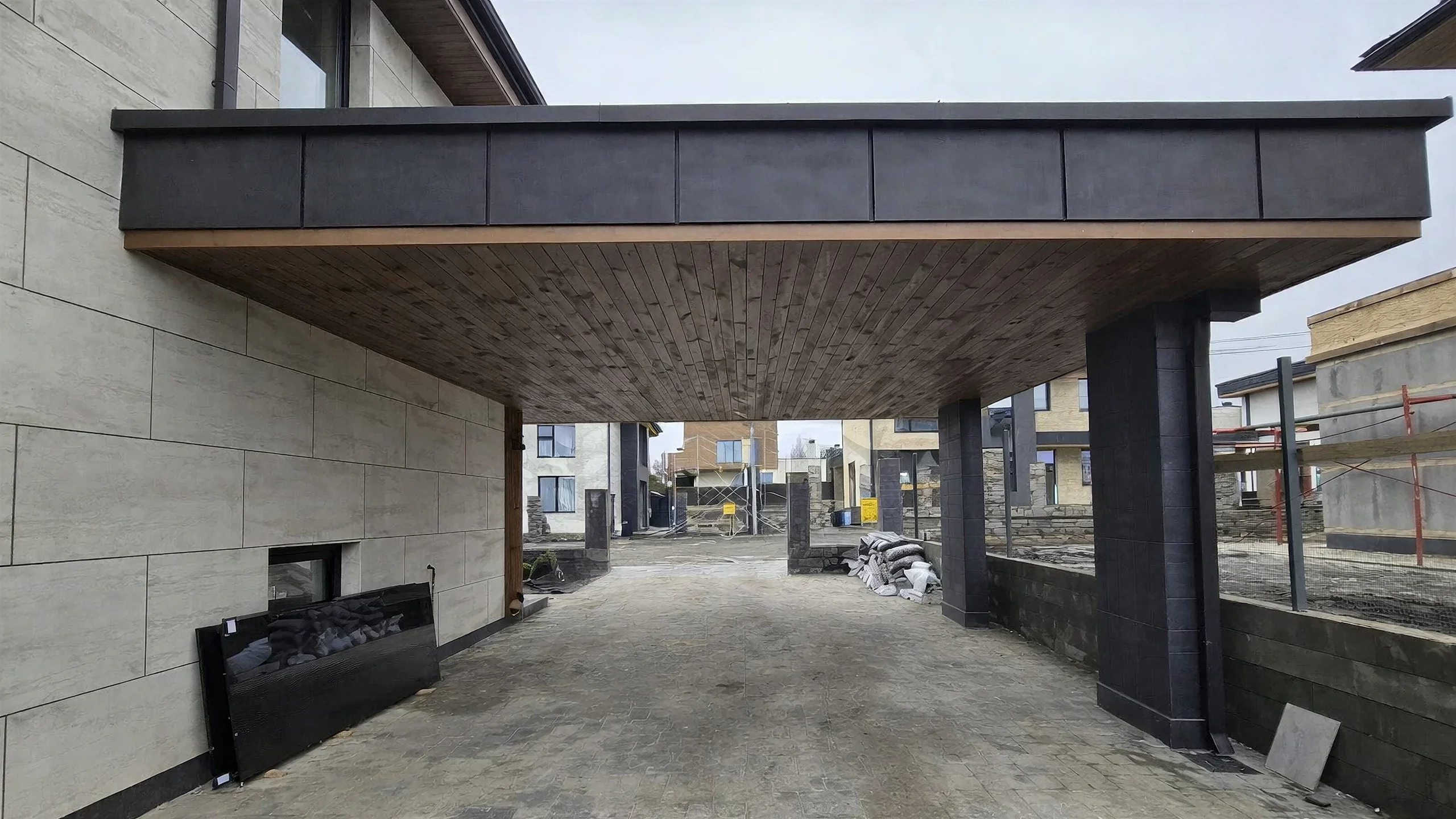

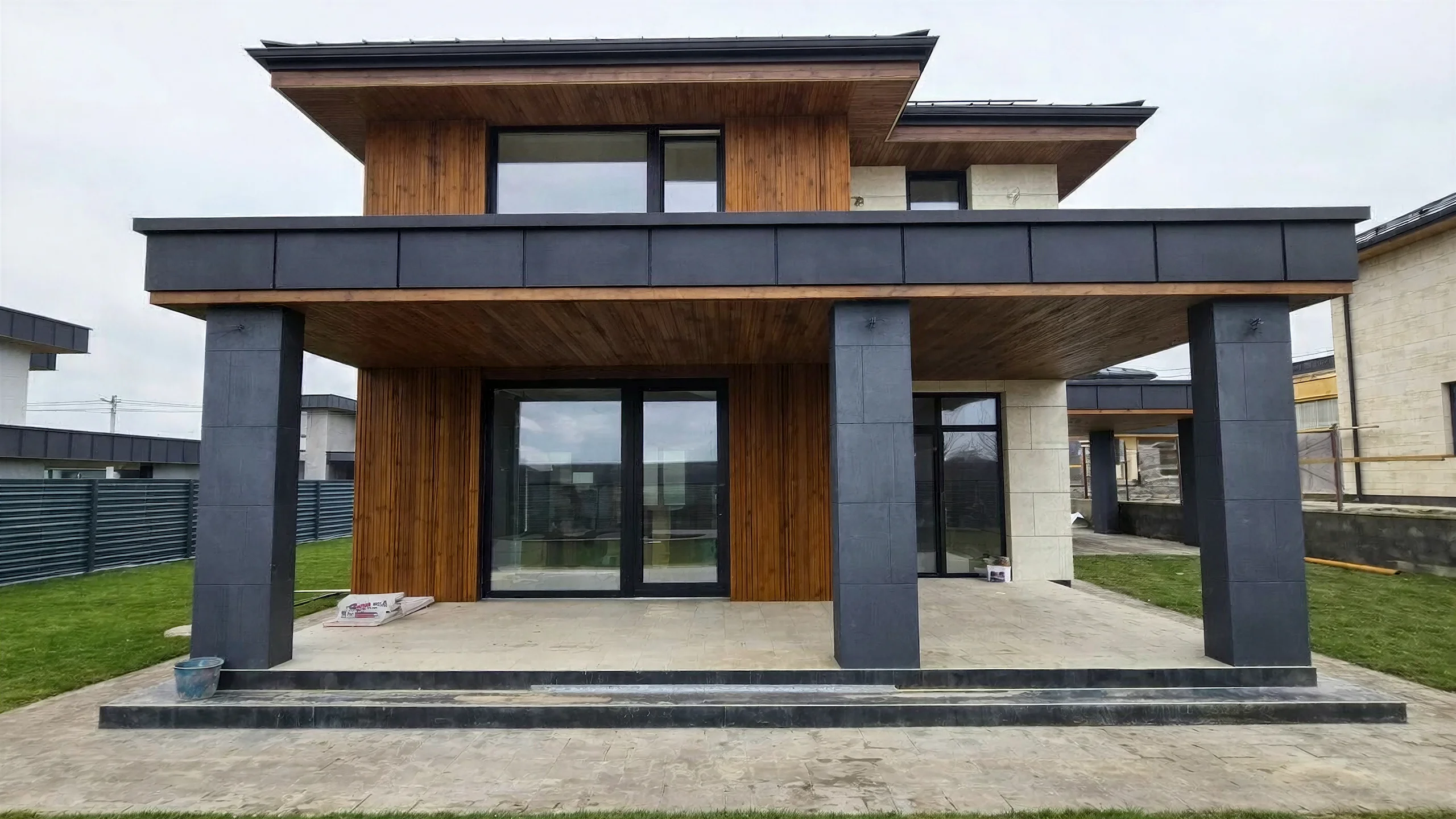

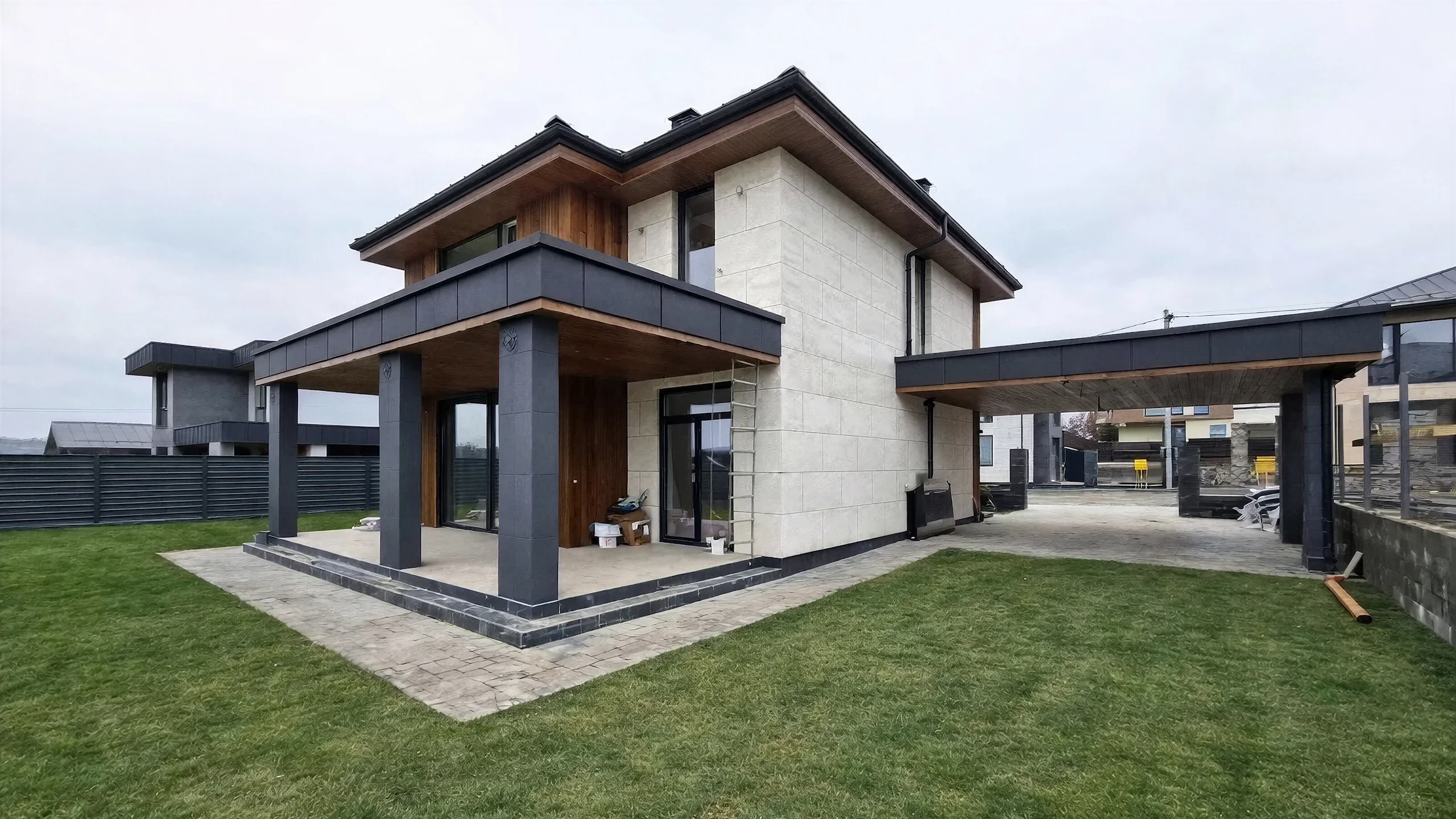

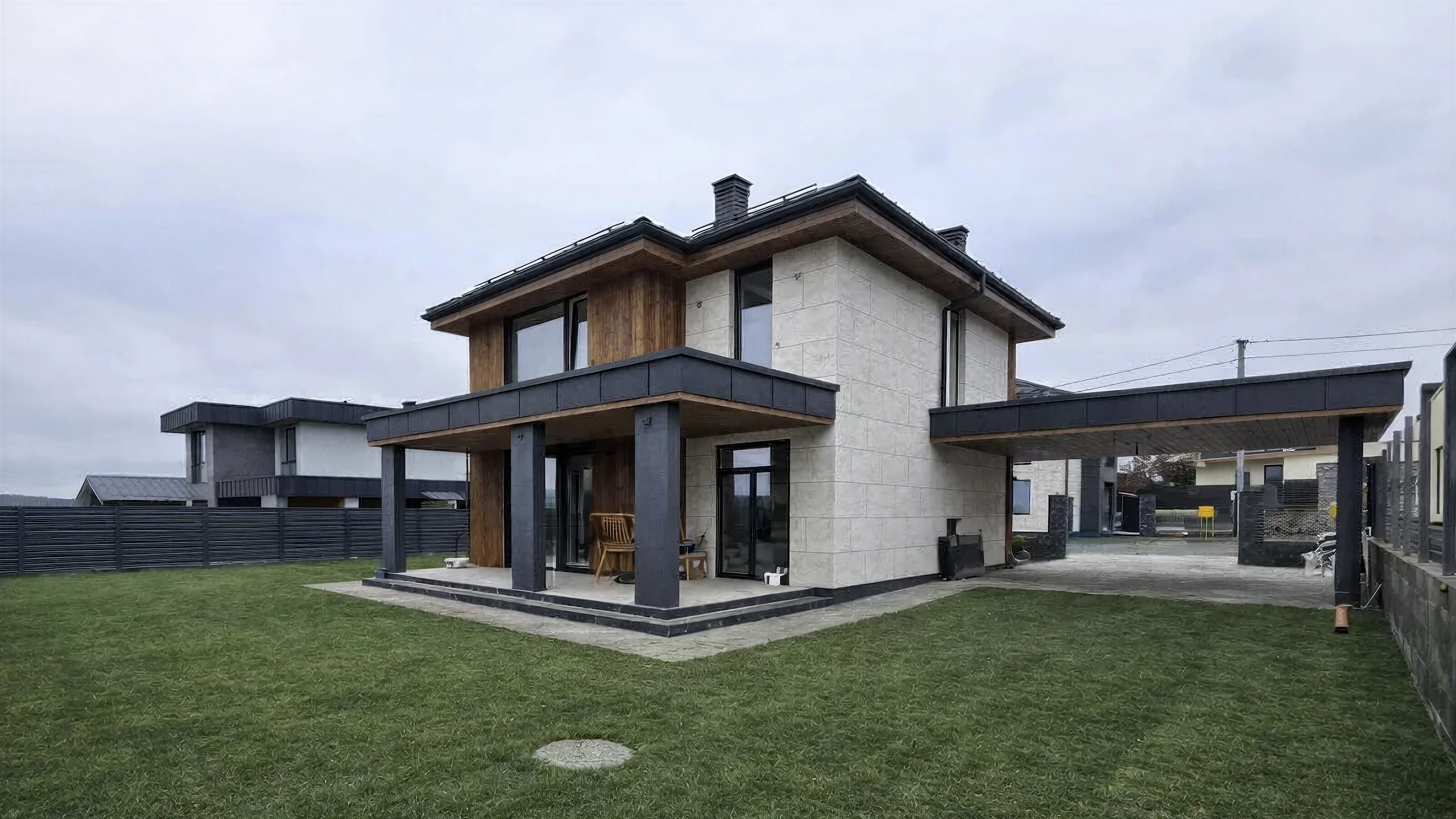

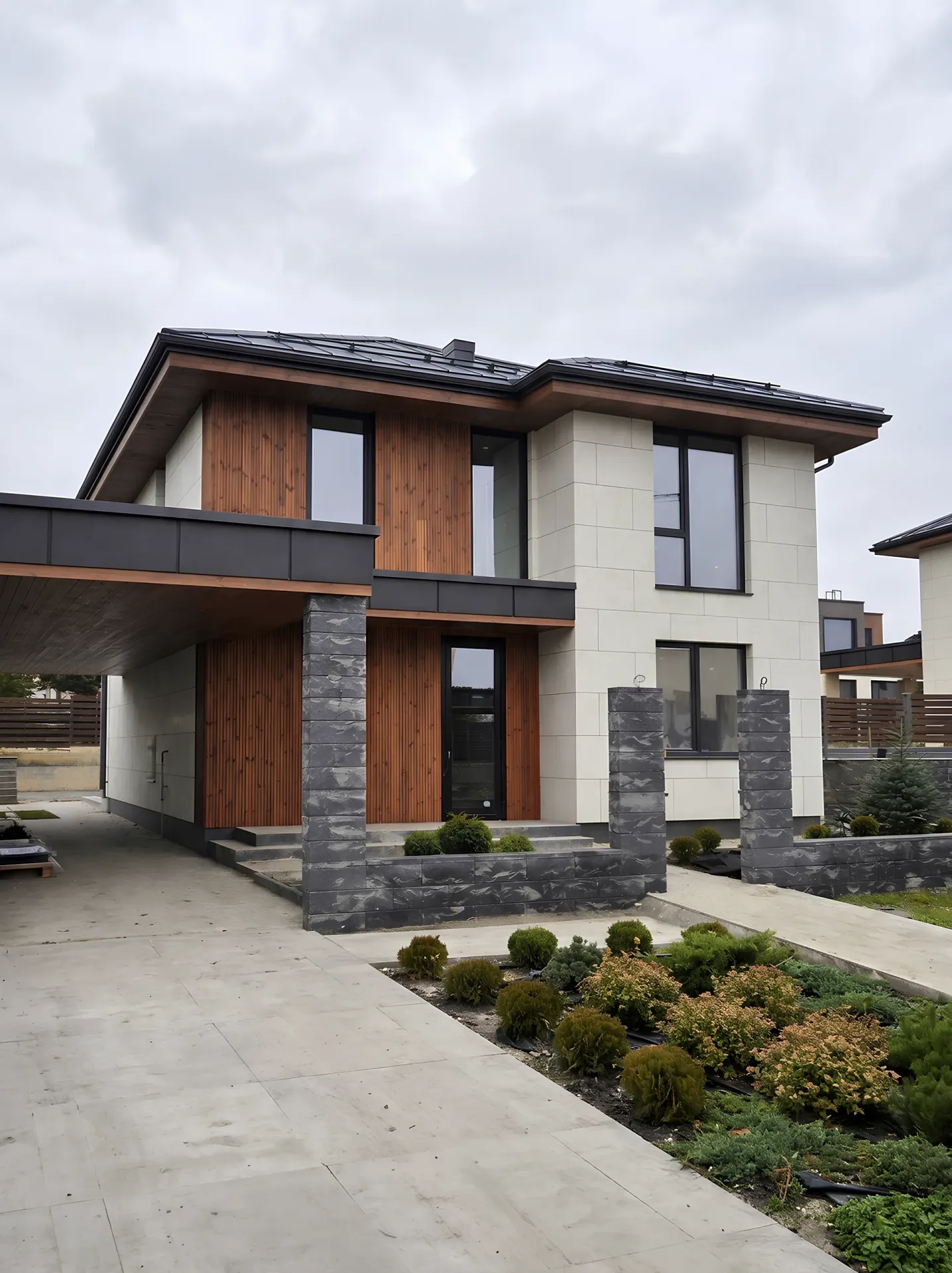

Построенный дом Плоткин площадью 185 м²: фотографии фасада, планировки, материалы и описание выполненных строительных работ.
- Площадь
- 185 м²
- Этажей
- 2
- Санузлов
- 3
- Спален
- 4

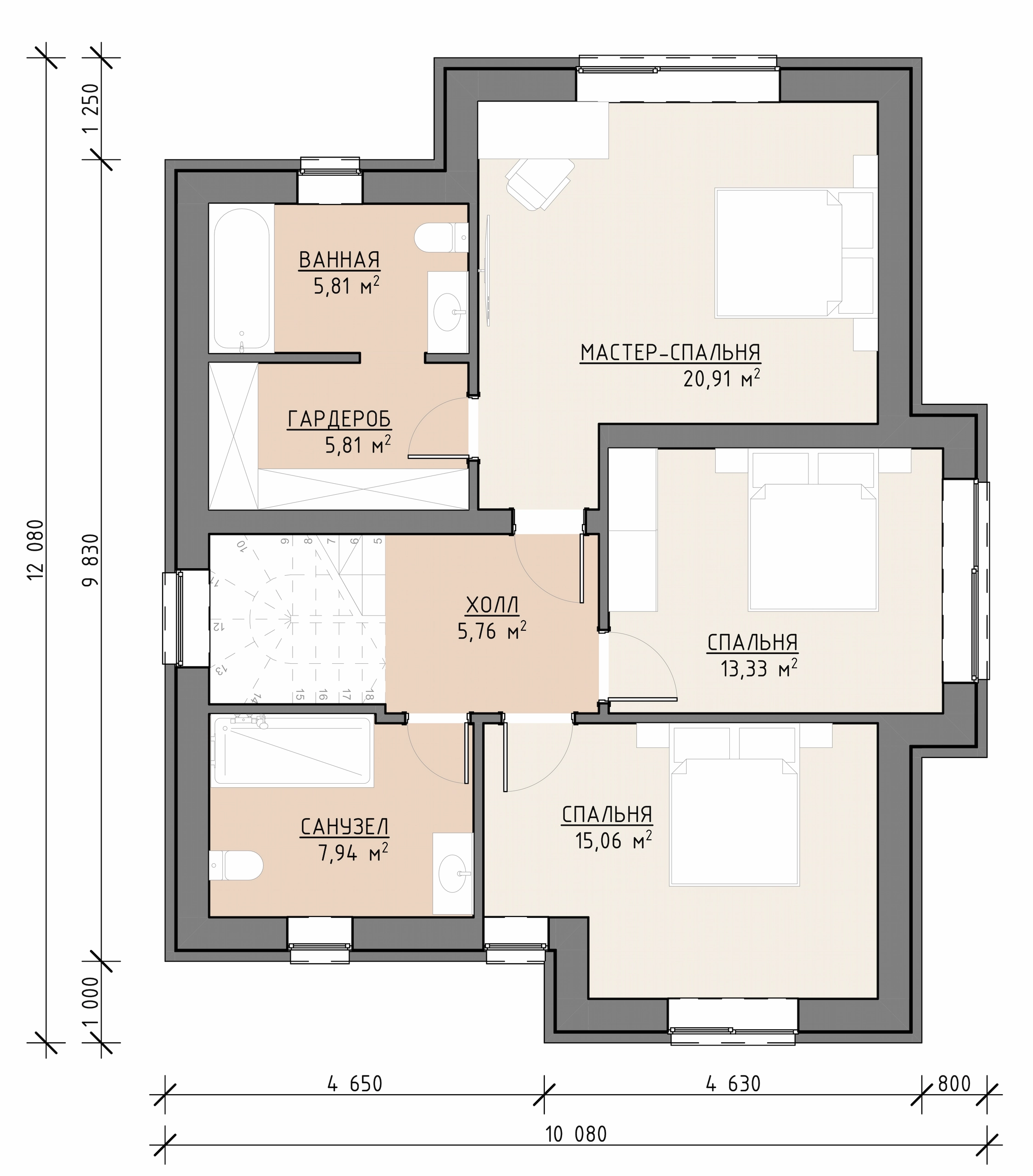

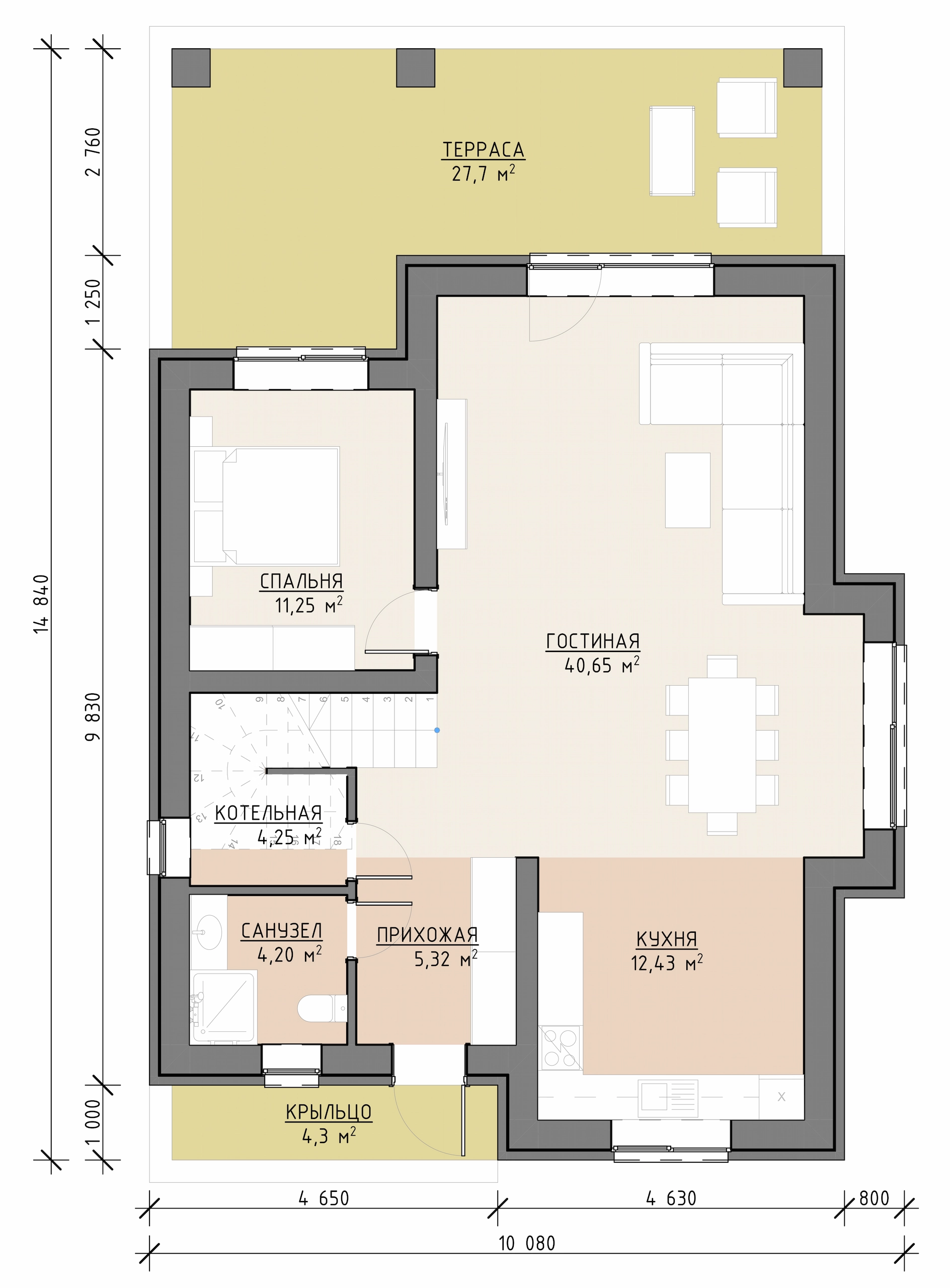

Планировки
Характеристики проекта
- 185 м²
- 2
- 4
- 3
- 10.08×14.84
- Железобетонная плита
- Газобетон
- Монолитное железобетонное
- Фальцевая
- Фасадный планкен, фасадные панели
Комплектации
Стандарт
Фундамент
монолитная плита h- 300 мм.
- Трамбование подушки
из ПГС и щебня устройство и трамбовка подушки из песчано-гравийной смеси и щебня с послойным уплотнением (100-150 мм) и проливкой водой.
- Укладка нетканого геотекстиля
раскрой материала по размеру, укладка геотекстиля на основание, фиксация полотен (при необходимости).
- Изготовление опалубки из доски
толщиной 50 мм сборка щитов опалубки. Установка опалубки с упорами, выравнивание по уровню и геометрии.
- Устройство гильз для технических отверстий
разметка мест прохода коммуникаций, установка гильз (труб) в проектное положение, контроль положения перед бетонированием.
- Гидроизоляция фундамента
очистка и подготовка поверхности, нанесение праймера (битумной грунтовки), устройство 1-2 слоев гидроизоляции, проклейка стыков и нахлестов.
- Установление арматурных каркасов
резка арматуры в размер, гибка арматуры (хомутов), формирование пространственных каркасов, изготовление каркасов.
- Приемка бетонной смеси
приём автобетоносмесителя, визуальная оценка качества, вибрирование бетона глубинным вибратором, организация подачи (лоток, насос).
Стены
(автоклавный газобетон
300 мм.)
- Укладка гидроизоляции
в два слоя по периметру капитальных стен. Очистка и подготовка основания (фундамента) выравнивание поверхности (при необходимости).
- Кладка стен наружных
из автоклавных газобетонных блоков толщиной 300 мм на клей. Кладка первого ряда на цементно-песчаном растворе, последующих рядов на клей
- Армирование стен наружных
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Кладка стен внутренних
из автоклавных газобетонных блоков толщиной 300 мм. на клей Кладка первого ряда на цементно-песчаном растворе последующих рядов на клей.
- Армирование стен внутренних
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Установка перемычек
(уголок стальной равнополочный, перемычка железобетонная) для оконных и дверных проемов выравнивание по уровню устройство опирания.
- Грунтовка уголка равнополочного
нанесение грунтовки (кистью/валиком).
- Резка уголка равнополочного
на месте: Резка уголка (болгаркой / отрезным инструментом).
- Кладка столбов наружных
из кирпича толщиной 380 мм. на цементно-песчаный раствор с расшивкой шва. Выведение геометрии столба (вертикаль, углы).
- Устройство пояса из кирпича
под мауэрлат с выпуском шпилек. Кирпичная кладка с перевязкой швов выравнивание по уровню. Установка шпилек.
Перекрытие межэтажное
железобетонное.
- чердачное деревянное
- Устройство пояса армированного железобетонного
по периметру несущих стен с утеплением внешней стороны, устройство балок монолитных железобетонных.
- Монтаж плит перекрытий
на цементно-песчаный раствор: перевязка плит, подача плит краном, нанесение цементно-песчаного раствора на опоры, укладка плит перекрытия.
Крыша
металлочерепица
- Устройство мауэрлата
с гидроизоляцией и подкладкой из лендхута: укладка гидроизоляции (рубероида), раскрой и укладка бруса мауэрлата.
- Пропитка пиломатериала огнебиозащитой
нанесение огнебиозащиты (валиком / распылителем), подача материала к месту подъема подъем вручную.
- Устройство стропильной системы
из доски толщиной 50 мм. Монтаж конькового узла. Устройство для запилов, крепление стропил к мауэрлату.
- Устройство обрешетки разреженной
из доски толщиной 25 мм. Укладка досок на стропила крепление досок (гвозди / саморезы) выравнивание по плоскости.
- Устройство контробрешетки
из бруска размерами 50 х 50 мм. Монтаж контробрешетки вдоль стропил крепление брусков к стропилам (гвозди / саморезы).
- Монтаж гидроизоляции
укладка полотен по перекрытию устройство нахлестов, проклейка стыков специальной лентой. Защита утеплителя от влаги из помещения.
- Монтаж металлочерепицы
на саморезы кровельные крепление саморезами к обрешётке устройство продольных и поперечных нахлестов обрезка листов.
- Монтаж конька, ендов
монтаж металлочерепицы на кровельные саморезы: крепление к обрешётке, устройство продольных и поперечных нахлёстов, обрезка листов.
Комфорт
Фундамент
монолитная плита h- 300 мм.
+ с утеплением основания
- Трамбование подушки
из ПГС и щебня устройство и трамбовка подушки из песчано-гравийной смеси и щебня с послойным уплотнением (100-150 мм) и проливкой водой.
- Укладка нетканого геотекстиля
раскрой материала по размеру, укладка геотекстиля на основание, фиксация полотен (при необходимости).
- Изготовление опалубки из доски
толщиной 50 мм сборка щитов опалубки. Установка опалубки с упорами, выравнивание по уровню и геометрии.
- Устройство гильз для технических отверстий
разметка мест прохода коммуникаций, установка гильз (труб) в проектное положение, контроль положения перед бетонированием.
- Гидроизоляция фундамента
очистка и подготовка поверхности, нанесение праймера (битумной грунтовки), устройство 1-2 слоев гидроизоляции, проклейка стыков и нахлестов.
- Установление арматурных каркасов
резка арматуры в размер, гибка арматуры (хомутов), формирование пространственных каркасов, изготовление каркасов.
- Приемка бетонной смеси
приём автобетоносмесителя, визуальная оценка качества, вибрирование бетона глубинным вибратором, организация подачи (лоток, насос).
+ Укладка утеплителя толщиной 100 мм, укладка плит/матов, подгонка без зазоров, фиксация (при необходимости на клей), устройство защитных слоев (при необходимости).
Стены
(автоклавный газобетон
400 мм. + облицовка фасада
+перегородки межкомнатные)
- Укладка гидроизоляции
в два слоя по периметру капитальных стен. Очистка и подготовка основания (фундамента) выравнивание поверхности (при необходимости).
- Кладка стен наружных
из автоклавных газобетонных блоков толщиной 300 мм на клей. Кладка первого ряда на цементно-песчаном растворе, последующих рядов на клей
- Армирование стен наружных
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Кладка стен внутренних
из автоклавных газобетонных блоков толщиной 300 мм. на клей Кладка первого ряда на цементно-песчаном растворе последующих рядов на клей.
- Армирование стен внутренних
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Установка перемычек
(уголок стальной равнополочный, перемычка железобетонная) для оконных и дверных проемов выравнивание по уровню устройство опирания.
- Грунтовка уголка равнополочного
нанесение грунтовки (кистью/валиком).
- Резка уголка равнополочного
на месте: Резка уголка (болгаркой / отрезным инструментом).
- Кладка столбов наружных
из кирпича толщиной 380 мм. на цементно-песчаный раствор с расшивкой шва. Выведение геометрии столба (вертикаль, углы).
- Устройство пояса из кирпича
под мауэрлат с выпуском шпилек. Кирпичная кладка с перевязкой швов выравнивание по уровню. Установка шпилек.
+ Кладка цоколя
кирпичом рядовым одинарным М-150, разметка и выведение осей Кирпичная кладка с перевязкой швов Выравнивание рядов по уровню и шнуру.
+ Кладка перегородок межкомнатных
из кирпича толщиной 120 мм на цементно-песчаный раствор: кирпичная кладка с перевязкой швов, выравнивание по уровню и шнуру.
+ Облицовка фасада
кирпичом полуторным с расшивкой шва. Выравнивание по уровню и шнуру Формирование вентиляционного зазора расшивка швов.
Перекрытия межэтажное
железобетонное.
- чердачное железобетонное
+ утепление чердака
- Устройство пояса армированного железобетонного
по периметру несущих стен с утеплением внешней стороны, устройство балок монолитных железобетонных.
- Монтаж плит перекрытий
на цементно-песчаный раствор: перевязка плит, подача плит краном, нанесение цементно-песчаного раствора на опоры, укладка плит перекрытия.
+ Монтаж пароизоляции
укладка полотен по перекрытию, устройство нахлёстов, проклейка стыков специальной лентой, защита утеплителя от влаги из помещения.
+ Укладка утеплителя
толщиной 200 мм в шахматном порядке. Тип утеплителя: минеральная вата, экструдированный пенополистирол.
Крыша
металлочерепица
+ подшивы, софиты
- Устройство мауэрлата
с гидроизоляцией и подкладкой из лендхута: укладка гидроизоляции (рубероида), раскрой и укладка бруса мауэрлата.
- Пропитка пиломатериала огнебиозащитой
нанесение огнебиозащиты (валиком / распылителем), подача материала к месту подъема подъем вручную.
- Устройство стропильной системы
из доски толщиной 50 мм. Монтаж конькового узла. Устройство для запилов, крепление стропил к мауэрлату.
- Устройство обрешетки разреженной
из доски толщиной 25 мм. Укладка досок на стропила крепление досок (гвозди / саморезы) выравнивание по плоскости.
- Устройство контробрешетки
из бруска размерами 50 х 50 мм. Монтаж контробрешетки вдоль стропил крепление брусков к стропилам (гвозди / саморезы).
- Монтаж гидроизоляции
укладка полотен по перекрытию устройство нахлестов, проклейка стыков специальной лентой. Защита утеплителя от влаги из помещения.
- Монтаж металлочерепицы
на саморезы кровельные крепление саморезами к обрешётке устройство продольных и поперечных нахлестов обрезка листов.
- Монтаж конька, ендов
монтаж металлочерепицы на кровельные саморезы: крепление к обрешётке, устройство продольных и поперечных нахлёстов, обрезка листов.
+ Монтаж подшивов виниловых (софиты)
монтаж обрешётки, подготовка и обрезка софитов, фиксация панелей софитов, оформление уголков подшивки крыши дома.
Премиум
Фундамент
монолитная плита h- 300 мм.
+ с утеплением основания
+ дренаж пристеночный
- Трамбование подушки
из ПГС и щебня устройство и трамбовка подушки из песчано-гравийной смеси и щебня с послойным уплотнением (100-150 мм) и проливкой водой.
- Укладка нетканого геотекстиля
раскрой материала по размеру, укладка геотекстиля на основание, фиксация полотен (при необходимости).
- Изготовление опалубки из доски
толщиной 50 мм сборка щитов опалубки. Установка опалубки с упорами, выравнивание по уровню и геометрии.
- Устройство гильз для технических отверстий
разметка мест прохода коммуникаций, установка гильз (труб) в проектное положение, контроль положения перед бетонированием.
- Гидроизоляция фундамента
очистка и подготовка поверхности, нанесение праймера (битумной грунтовки), устройство 1-2 слоев гидроизоляции, проклейка стыков и нахлестов.
- Установление арматурных каркасов
резка арматуры в размер, гибка арматуры (хомутов), формирование пространственных каркасов, изготовление каркасов.
- Приемка бетонной смеси
приём автобетоносмесителя, визуальная оценка качества, вибрирование бетона глубинным вибратором, организация подачи (лоток, насос).
+ Укладка утеплителя толщиной 100 мм, укладка плит/матов, подгонка без зазоров, фиксация (при необходимости на клей), устройство защитных слоев (при необходимости).
+ Пристеночный дренаж по периметру фундамента, из перфорированной трубы 110 мм. в геотекстиле, с монтажом ревизионных колодцев
Стены
(автоклавный газобетон
400 мм. + облицовка фасада
+перегородки межкомнатные
+остекление)
- Укладка гидроизоляции
в два слоя по периметру капитальных стен. Очистка и подготовка основания (фундамента) выравнивание поверхности (при необходимости).
- Кладка стен наружных
из автоклавных газобетонных блоков толщиной 300 мм на клей. Кладка первого ряда на цементно-песчаном растворе, последующих рядов на клей
- Армирование стен наружных
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Кладка стен внутренних
из автоклавных газобетонных блоков толщиной 300 мм. на клей Кладка первого ряда на цементно-песчаном растворе последующих рядов на клей.
- Армирование стен внутренних
со штроблением и последующим заполнением штробы штробление кладки (газобетон / блок) укладка арматуры / кладочной сетки.
- Установка перемычек
(уголок стальной равнополочный, перемычка железобетонная) для оконных и дверных проемов выравнивание по уровню устройство опирания.
- Грунтовка уголка равнополочного
нанесение грунтовки (кистью/валиком).
- Резка уголка равнополочного
на месте: Резка уголка (болгаркой / отрезным инструментом).
- Кладка столбов наружных
из кирпича толщиной 380 мм. на цементно-песчаный раствор с расшивкой шва. Выведение геометрии столба (вертикаль, углы).
- Устройство пояса из кирпича
под мауэрлат с выпуском шпилек. Кирпичная кладка с перевязкой швов выравнивание по уровню. Установка шпилек.
+ Кладка цоколя
кирпичом рядовым одинарным М-150, разметка и выведение осей Кирпичная кладка с перевязкой швов Выравнивание рядов по уровню и шнуру.
+ Кладка перегородок межкомнатных
из кирпича толщиной 120 мм на цементно-песчаный раствор: кирпичная кладка с перевязкой швов, выравнивание по уровню и шнуру.
+ Облицовка фасада
кирпичом полуторным с расшивкой шва. Выравнивание по уровню и шнуру Формирование вентиляционного зазора расшивка швов.
+ Остекление дома
металлопластиковые окна: установка оконных рам, монтаж створок и стеклопакетов, установка подоконников и отливов.
Перекрытия межэтажное
железобетонное.
- чердачное железобетонное
+ утепление чердака
- Устройство пояса армированного железобетонного
по периметру несущих стен с утеплением внешней стороны, устройство балок монолитных железобетонных.
- Монтаж плит перекрытий
на цементно-песчаный раствор: перевязка плит, подача плит краном, нанесение цементно-песчаного раствора на опоры, укладка плит перекрытия.
+ Монтаж пароизоляции
укладка полотен по перекрытию, устройство нахлёстов, проклейка стыков специальной лентой, защита утеплителя от влаги из помещения.
+ Укладка утеплителя
толщиной 200 мм в шахматном порядке. Тип утеплителя: минеральная вата, экструдированный пенополистирол.
Крыша
металлочерепица
+ подшивы, софиты
+ водосточная система
+ снегозадержатели
- Устройство мауэрлата
с гидроизоляцией и подкладкой из лендхута: укладка гидроизоляции (рубероида), раскрой и укладка бруса мауэрлата.
- Пропитка пиломатериала огнебиозащитой
нанесение огнебиозащиты (валиком / распылителем), подача материала к месту подъема подъем вручную.
- Устройство стропильной системы
из доски толщиной 50 мм. Монтаж конькового узла. Устройство для запилов, крепление стропил к мауэрлату.
- Устройство обрешетки разреженной
из доски толщиной 25 мм. Укладка досок на стропила крепление досок (гвозди / саморезы) выравнивание по плоскости.
- Устройство контробрешетки
из бруска размерами 50 х 50 мм. Монтаж контробрешетки вдоль стропил крепление брусков к стропилам (гвозди / саморезы).
- Монтаж гидроизоляции
укладка полотен по перекрытию устройство нахлестов, проклейка стыков специальной лентой. Защита утеплителя от влаги из помещения.
- Монтаж металлочерепицы
на саморезы кровельные крепление саморезами к обрешётке устройство продольных и поперечных нахлестов обрезка листов.
- Монтаж конька, ендов
монтаж металлочерепицы на кровельные саморезы: крепление к обрешётке, устройство продольных и поперечных нахлёстов, обрезка листов.
+ Монтаж подшивов виниловых (софиты)
монтаж обрешётки, подготовка и обрезка софитов, фиксация панелей софитов, оформление уголков подшивки крыши дома.
+ Монтаж водосточной системы
(желоб водосточный, соединитель желоба, воронка, заглушка, трубы водосточные, кронштейны). Монтаж карнизных, торцевых, коньковых планок.
+ Монтаж снегозадержателей трубчатых
(просверливание отверстий для креплений, установка кронштейнов на саморезы кровельные, установка труб в кронштейны).
Описание проекта
В «Плоткине» на площади 185 м² разместилась программа двухэтажного семейного дома с четырьмя спальнями и тремя санузлами. При относительно компактном основном объёме фасад выглядит разнообразно: светлые плоскости чередуются с древесной отделкой, высокими окнами и тёмными акцентами. Крытая наружная зона объединяет вход и пространство рядом с домом.
Газобетон выбран стеновым материалом, а наружную композицию формируют фасадные панели и планкен. Панели создают крупные спокойные поверхности; деревянные вставки выделяют отдельные участки и добавляют масштаб, понятный человеку вблизи. Такое чередование отделки помогает сделать компактный дом выразительным без множества выступов и декоративных элементов.
Фальцевая кровля сочетается с чёткими линиями свесов и современным рисунком фасада. Её продольные соединения поддерживают упорядоченную геометрию, а само покрытие не требует имитации мелких декоративных деталей. Железобетонная плита основания и монолитные железобетонные перекрытия дополняют конструкцию двух этажей.
Мастер-спальня выделяет личную часть дома, остальные комнаты можно распределить между детьми и гостями. Терраса расширяет общую зону за пределы внутренних помещений. В этой планировке важна возможность получить несколько самостоятельных жилых комнат, сохранив место для совместного отдыха и прямой связи с участком.
Перейти к проекту
Хотите построить похожий дом?
Подготовим предварительный расчет строительства под ваш участок, бюджет и пожелания.
